חיפוי קירות חוץ באבן טבעית בשיטה מתועשת / טרומית על פי תקן 2378 חלק 5

חיפוי קירות חוץ באבן טבעית

בשיטה מתועשת / טרומית על פי תקן 2378 חלק 5

מאת דניאל שניידר - מהנדס אזרחי MSc

בשנות ה50- עד שנות ה- 90 נבנו בארץ אלפי דירות בשיטה טרומית. האיכות? לא ממש…
גם בשנות ה-2000 בונים אלפי דירות באלמנטים טרומיים ומתועשים! האם למדנו לקח מהליקויים?
בעבר, התגלו בעיות רבות בחיבור האלמנטים, במישקים, בעיות אטימות מים, ובעיות מראה.
חשוב לציין שבאותה תקופה לא הייתה קיימת סידרת התקנים המודרנית שישנה היום.
בואו נראה מה השתנה מאז:

מהמפרט 378 משנת 1994 (הכולל פרק ד' קצר מיועד לשיטה). עד לתקן 2378 חלק – 5 תקן הכולל 3 גיליונות תיקון: 2015 (עם 30 עמודים של תוכן, תכנון ובדיקות תפקוד).

שיטה מתועשת

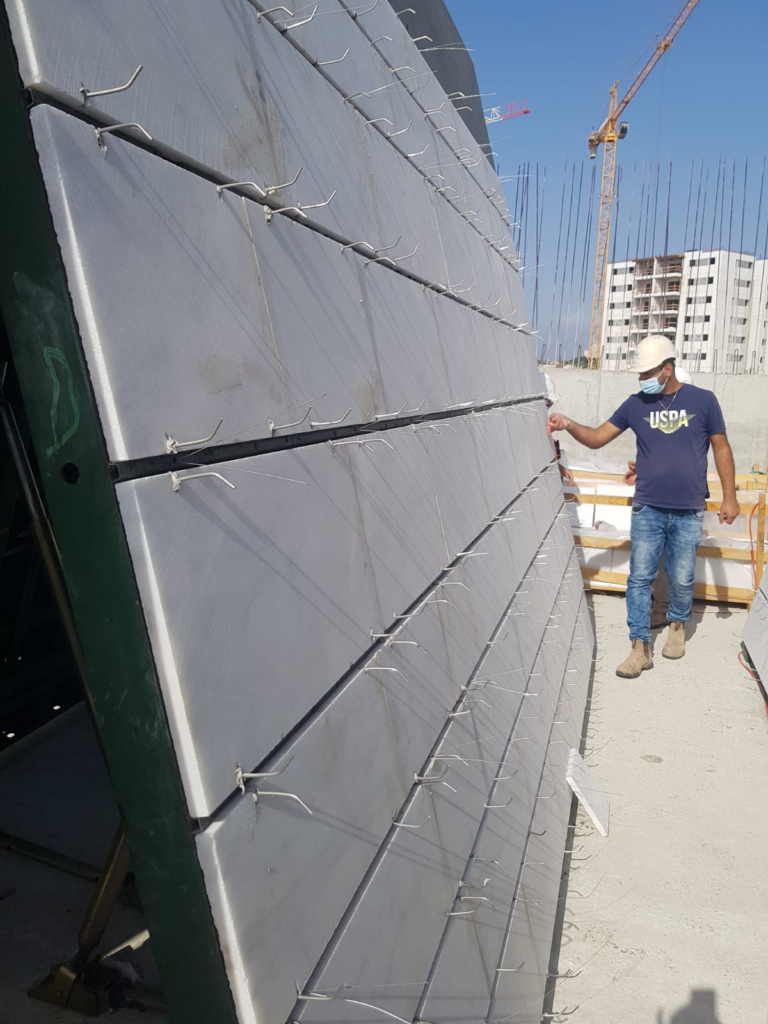

האלמנטים יצוקים באתר בטפסות מתועשות המוצבות במקום המיועד בבניין. במקור, על פי המפמ"כ 378 ובהמשך לשיחתי עם מוטי ברנוביץ עצמו, הכנת המסגרת עם האבנים הייתה צריכה להתרחש בחצר האתר ורק אז להרימה ולהובילה למקום המיועד בבניין.

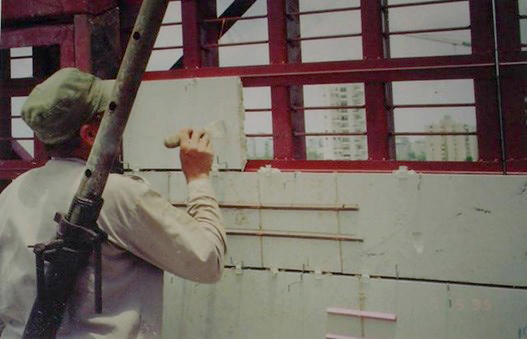

כמו כן, האבנים יהיו כבר מסודרות עם כל האמצעים המיועדים לקיבוען המכני לקראת יציקת הבטון כנגדן.

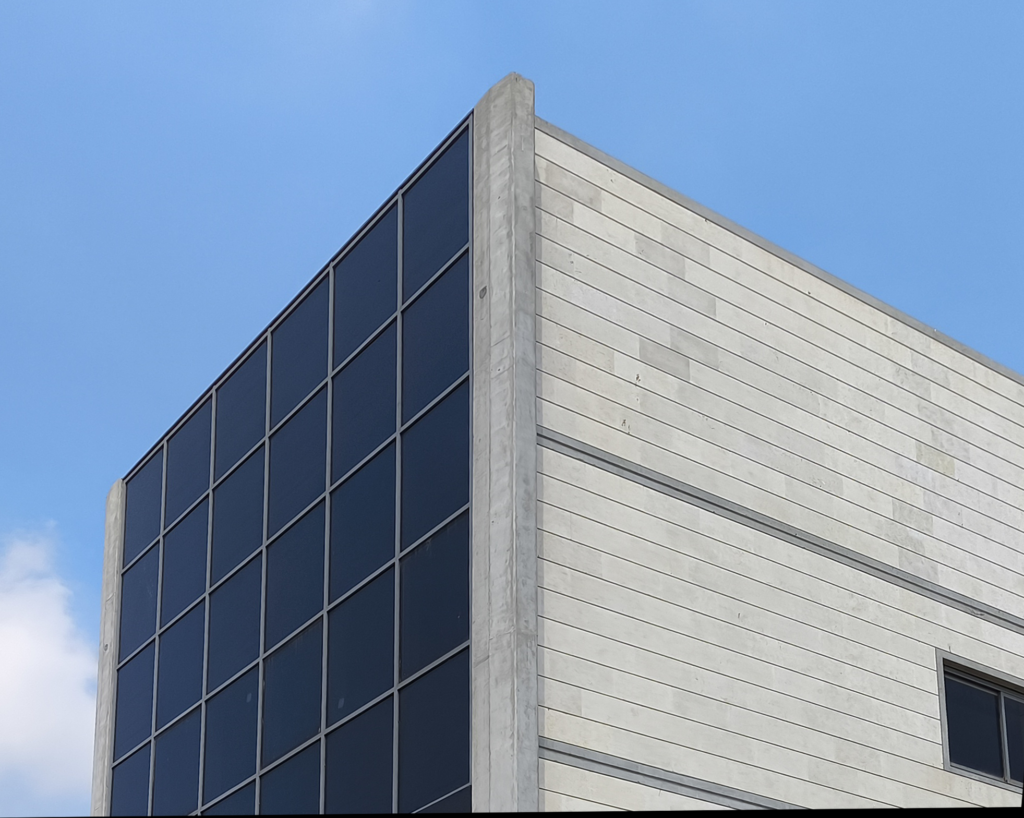

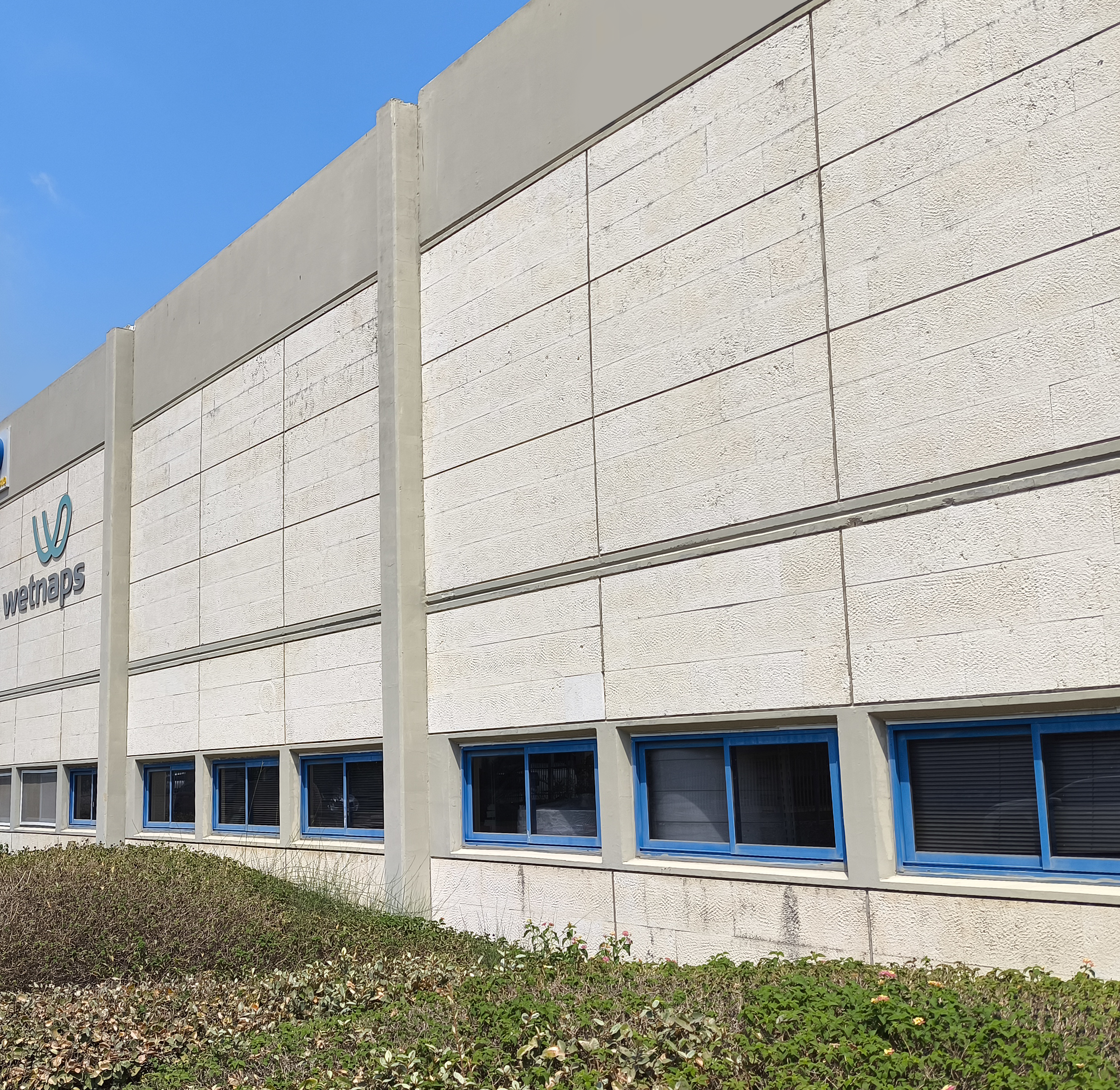

שיטה טרומית

האלמנטים יצוקים מראש במפעל או באתר הבנייה. האבנים מונחות בטפסות, כשיש בהן אמצעים לקיבוען המכני והבטון נוצק כנגדן. בהמשך האלמנטים המחופים מובלים ומורכבים במקום המיועד בבניין.

פעם נוספת, חשוב לזכור שמאמר זה דן בחלק קטן מהדרישות שבתקן. תמיד יש לקרוא את התקן (המעודכן) במלואו ולעמוד בכל דרישותיו.

מידות האבן

עובי נומינלי לא יהיה קטן מ22- מ"מ ובכל מקרה העובי הנמדד לא יהיה קטן מ20- מ"מ.
באלמנטים מתועשים, אם רוחב האבן גדול מ- 370 מ"מ, העובי הנומינלי לא יהיה קטן מ30- מ"מ.
שטח האבן לא יהיה גדול מ0.50- מ"ר ואורך הצלע לא יהיה גדול מ800- מ"מ.
היחס בין הצלעות לא יהיה גדול מ- 1:3 למעט פסי אבן מסביב לפתחים או פסים דקורטיביים.
אפשרות למידות אחרות ויחס שונה אם מובטחת עמידות האבן בעומסי תכן עם מקדם בטיחות 6.
סטיות האבן בהתאם לתקן 2378 חלק 1 המגדיר תכונות האבן.

בטון קיר הרקע

ב -30 לפחות, מתאים לדרישות של התקנים 466 ו118.
רשתות ומוטות פלדה יתאימו לתקן 466 חלק 4.
המרחקים (spacers) יבטיחו שעובי שכבת הבטון מעל זיון הפלדה יהיו לפי תקן 466 חלק 4.

לפעמים הכשל מתחיל בבטון!

כיסוי הבטון לזיון בשל תנאי הסביבה (לפי תקן 466 חלק 1 – גיליון תיקון מס' 4) והפנייה לתקן 466 חלק 1 סעיף 6.1.2.

תקן 466 חלק 1 סעיף 6.1.2 טבלה 6.3, קובע את סוג המבנה לפי תנאי הסביבה ("דרגת חשיפה"): ישנן 11 דרגות חשיפה מוגדרות בתקן, כאשר דרגה 1 מתייחסת לרכיב פנים ב"אווירה רגילה" או באזור מדברי, 2 מטר לפחות מעל פני הקרקע (הדרגה הקלה ביותר). דרגה 5 מתייחסת לסביבה ימית במרחקים שונים מהים. ועד דרגות 9,10,11 סביבה או קרקע אגרסיבית קלה או בינונית או חמורה.
תקן 466 חלק 1, ג"ת, 4 לפי טבלה 6.14, קובע את העובי המינימלי של כיסוי הבטון בהתחשב בתנאי הסביבה ("דרגת החשיפה").
שימוש בבטון ב30- מותר עד דרגה 5 כולל, בסביבה או בקרקע אגרסיבית קלה.
שימוש בבטון ב40- מותר בכל דרגת חשיפה אבל עם עובי כיסוי משתנה בהתאם.

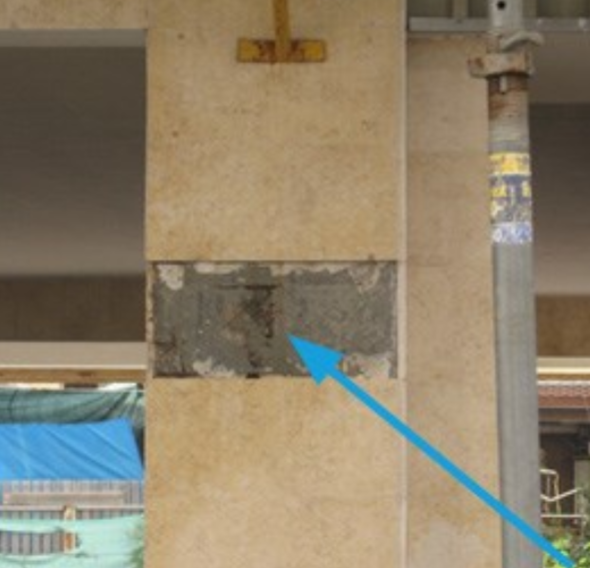

ברזל במגע עם האריחים, עבר תהליך של קורוזיה, התנפח.
במקרה אחד הפיל את האבן, במקרה שני, כאשר ההידבקות הייתה חזקה מאוד, פשוט שבר את האריח.
עובי כיסוי, לבטון ב30-, לפי התקנים הנ"ל, נע בין 15 מ"מ ל30- מ"מ לדרגה 5. לדרגות גבוהות יותר יכול להגיע עד למינימום של 75 מ"מ.

אביזרי מתכת

עוגנים (בורג + מיתד או דיבל) הברגים יהיו עשויים פלב"ם 316. המיתדים עשויים נירוסטה 316 או כימי או פוליאמיד (ניילון).
הווים לקיבוע האבן לתוך הבטון יהיו עשויים פלב"ם 316. חוזק מתיחה 600 ניוטון לממ"ר.

מישקים

מישק רגיל ("פוגה")
מוגדר כמרווח בין אריחים, ימולא על ידי כוחלה (תערובת צמנטית מתועשת). יש לתכנן כך שיהיה מישק לפחות בכיוון אחד, לאורך הצלע הארוכה של האבן.
רוחב ה"פוגה" לא יהיה קטן מ- 6 מ"מ. אם רוחב המישק הרגיל הוא 10 מ"מ לפחות, ניתן להתחשב בכך לחישוב העברת עומסים אנכיים של משקל האבן. ראו פרטים בתקן, סעיף 4.8.1.

מישקי התפשטות
הגדרות:
מישק מבני – העובר במבנה.
מישק ביניים – לשחרור מאמצים במערכת החיפוי. ומישק הפרדה – לקבלת שינוי תזוזות בין חומרים שונים. ימולאו בחומר מילוי גמיש לפי תקן ,1536 ויהיה מסוג L20 או L25, כתלות ברוחב המישק, למרחק ביניהם, לאזור סיסמי וכו'.

המישקים יהיו כלהלן:

לפחות בכל קומה שברבע התחתון של מספר הקומות הכולל של הבניין, ובכל מקרה במרחקים שאינם גדולים מ4.5- מ', יהיו מישקי ביניים אופקיים ברוחב 12 מ"מ לפחות.
מישקי ביניים אנכיים שרוחבם 12 מ"מ לפחות ייקבעו במרחקים שלא יהיו גדולים מ-8 מ'.
המרחק בין מישקי ההתפשטות בפני החיפוי של אלמנטים טרומיים לא יהיה גדול מ8- מ'.

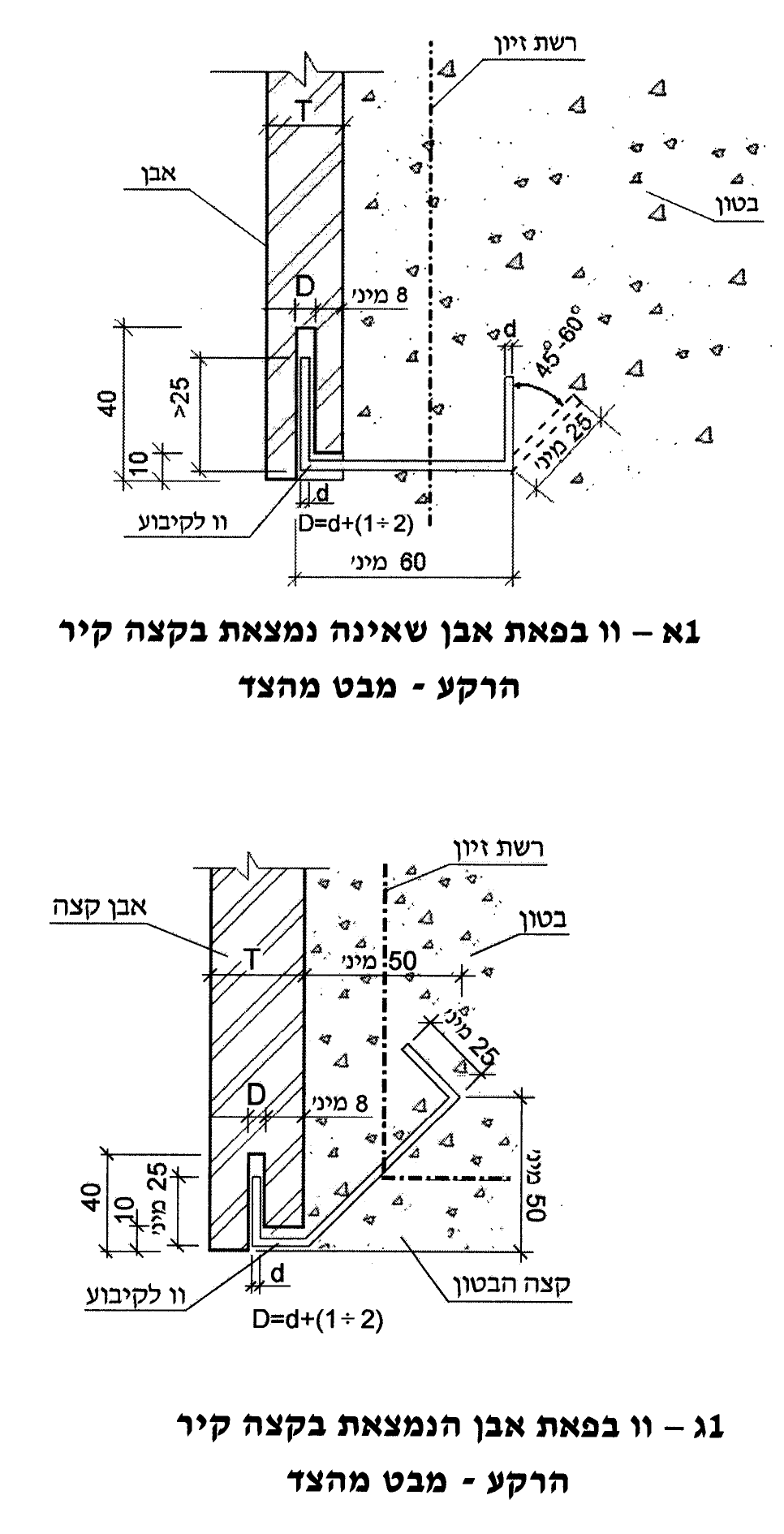

חתך אופייני של הקיר לפי שיטה מתועשת

בשני האיורים בהמשך ניתן לראות חתך אופייני כאשר הווים בפאות האבן .

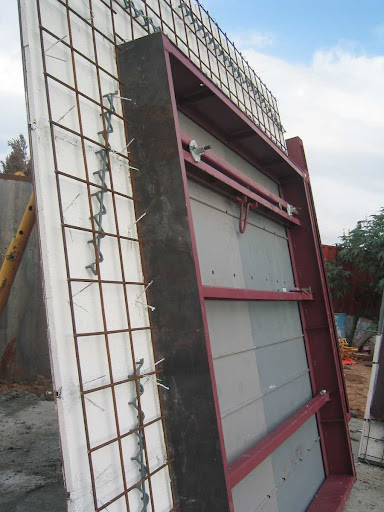

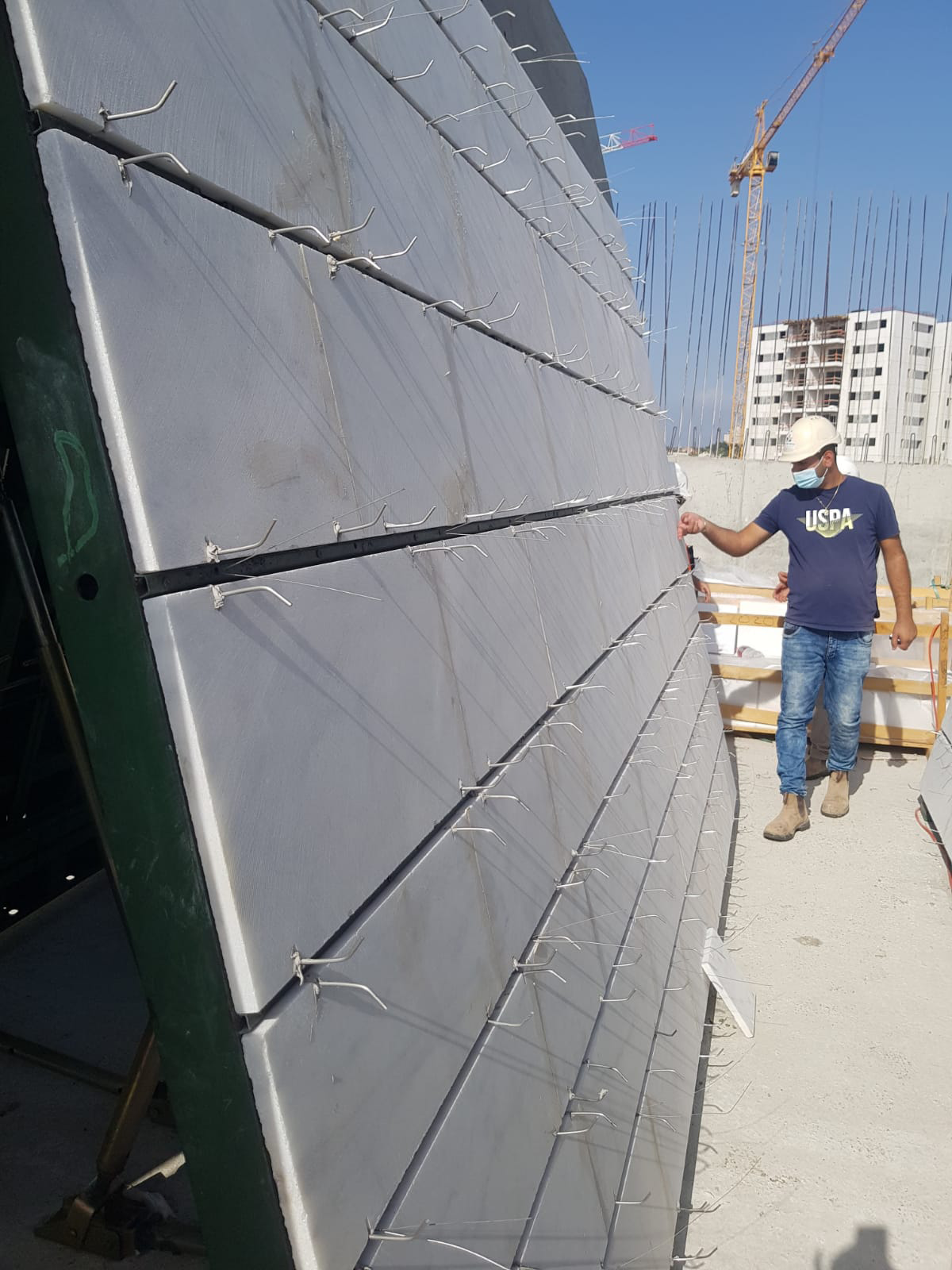

שלבי ביצוע של שיטה מתועשת (ווים בפאות האבן)

נקודות לציון על מנת להבטיח איכות ובטיחות

קשה להבטיח את האטימות בפני מים, דרך המישקים. כמו כן, יש להשתמש בבטון צפוף על מנת למנוע חדירות מים.
בשיטה מתועשת, בקיבוע בגב האבן, יש לקבע היטב את העוגנים על מנת למנוע תלישה בעת היציקה.
ישנה בעיה בביצוע בידוד תרמי חיצוני בגשרי קור של הבניין. יש צורך בפתרון על מנת להבטיח עמידות בתקן לבידוד תרמי ת"י 1045.
יש לדאוג לתערובת בטון מתאימה בכל שיטה. בשיטה המתועשת, יש לדאוג בין היתר שלא תהיה אם כשל כזה מתגלה, מדובר על כשל מערכתי, לפחות עד שיתגלה כנקודתי בלבד, אחרי מיפוי יסודי של כל החזיתות ולכל גובה הבניין.
בשיטה מתועשת אין צורך בפיגומים. לתיקונים והשלמות יש להשתמש בבמות הרמה או פיגומים תלויים.
בדרך כלל שיטה מתועשת מתחילה מהקומה הראשונה ולכן יש צורך בשיטת חיפוי אחרת בקומת קרקע. במגורים מקובל להשתמש בשתי אופציות: "שיטה בהדבקה ישירה בשילוב קיבוע מכאני" או ב"שיטה רטובה".
בקרת איכות טובה מאפשרת בדיקה לפני היציקה. כך ניתן לראות את העוגנים לפני יציקת הבטון.
לגבי שיטה טרומית, ניתן להתארגן במפעל ולייצר כמות גדולה של אלמנטים. במקביל יש להתארגן באתר מבחינת לוגיסטיקה על ידי מספיק מקום לאחסון ושינוע של האלמנטים לפני הרכבתם.
היתרון הגדול של השיטה המתועשת היא הרכבת אבן ביחד עם יציקת הבטון.

בדיקות אב-טיפוס של אלמנט טרומי

כמו בכל שיטות חיפוי אחרות, יש להכין קיר אב-טיפוס מחופה ששטחו כ12- מ"ר:

בוחנים חזותית את סידור האבנים על גבי הטפסה, את ווי הקיבוע, ובעיקר את המצאות המרחקים המתאימים המיועדים להבטיח כיסוי בטון כנדרש.
לוודא הימצאות של עיגון מהאבנים אל הבטון.
בתום בדיקות הכנה אלה ובכפוף לאישור הנדסי, יוצקים את הבטון כנגד האבן.

בדיקת אב-טיפוס של אלמנט מתועש

מכינים קיר אב-טיפוס מחופה ששטחו כ12- מ"ר, כולל פתח לחלון:

מסדרים את האבנים לפי התכנון כולל העוגנים והמרחקים.
בודקים שהושמו הסרגלים להבטחת רוחב המישקים ושהושם חומר מילוי מתאים (מסטיק) פוליאוריטני או סיליקוני לשמירת מיקום ווי הקיבוע בזמן יציקת הבטון.
בודקים המצאות המרחקים המתאימים המיועדים להבטיח כיסוי הבטון כנדרש.
בהמשך מרכיבים את הטפסה הפנימית ויוצקים את הבטון בתווך.
