חיפוי באבן טבעית בשיטת הקיר הכפול
מאת דניאל שניידר - מהנדס אזרחי MSc
קצת היסטוריה

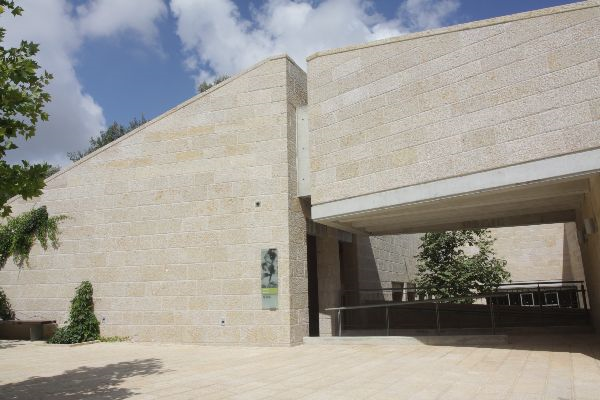

הפרויקט הראשון: בי"ח הדסה עין-כרם אגף האם והילד – 1994
מעבר מחיפוי אבן בשיטה הרטובה לחיפוי אבן בשיטה היבשה.

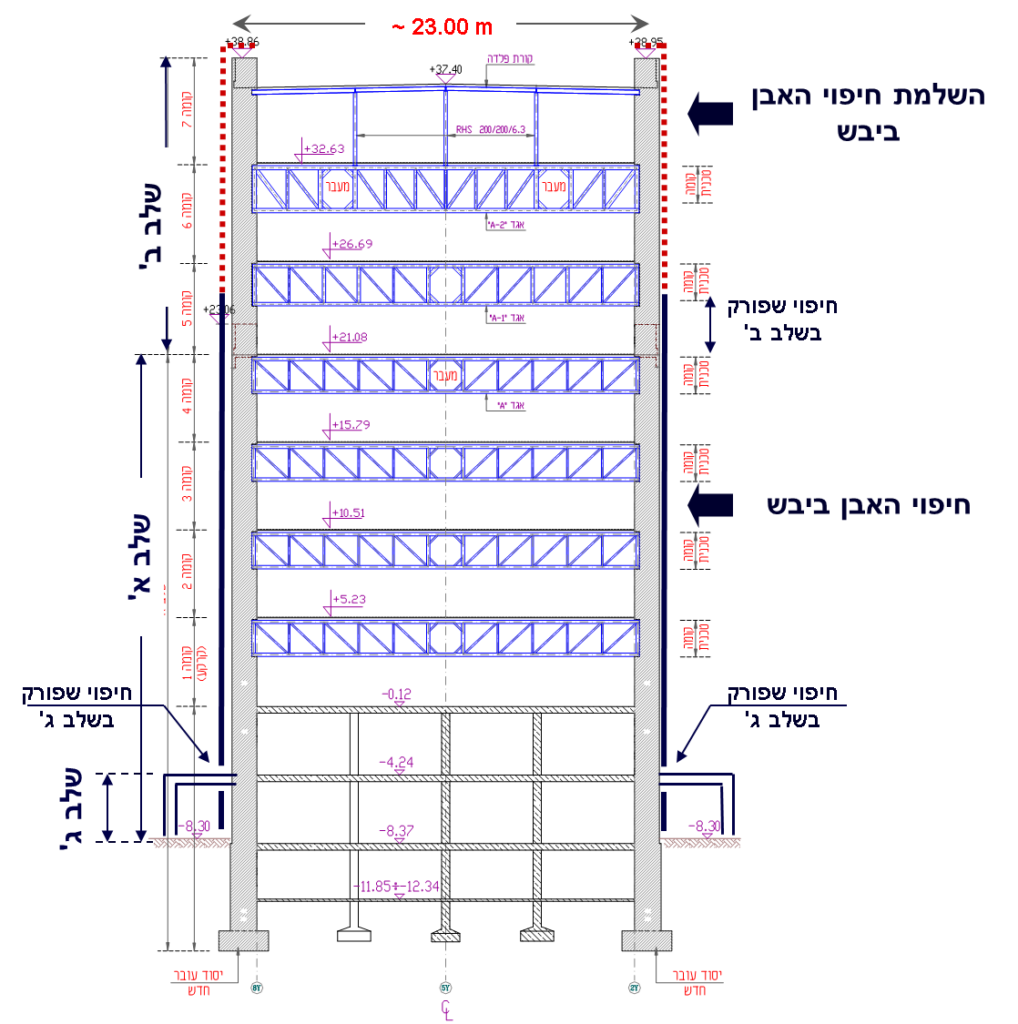

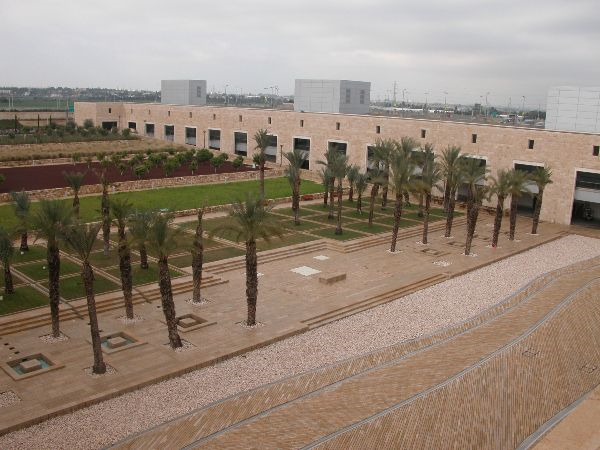

תוספת של 3 קומות חדשות לבניין (שלב ב' באיור בהמשך) – פירוק שורות אבן קיימות והגבהת החיפוי. 2007.
בשנת 2012 יצאה המהדורה הראשונה של התקן 2378 חלק 6 – שיטה של ה"קיר הכפול".
עקרונות השיטה
- קיר הרקע הינו קיר בטון מזויין.
- החיפוי מורכב מרצף אבנים הנבנות נדבך ע"ג נדבך.

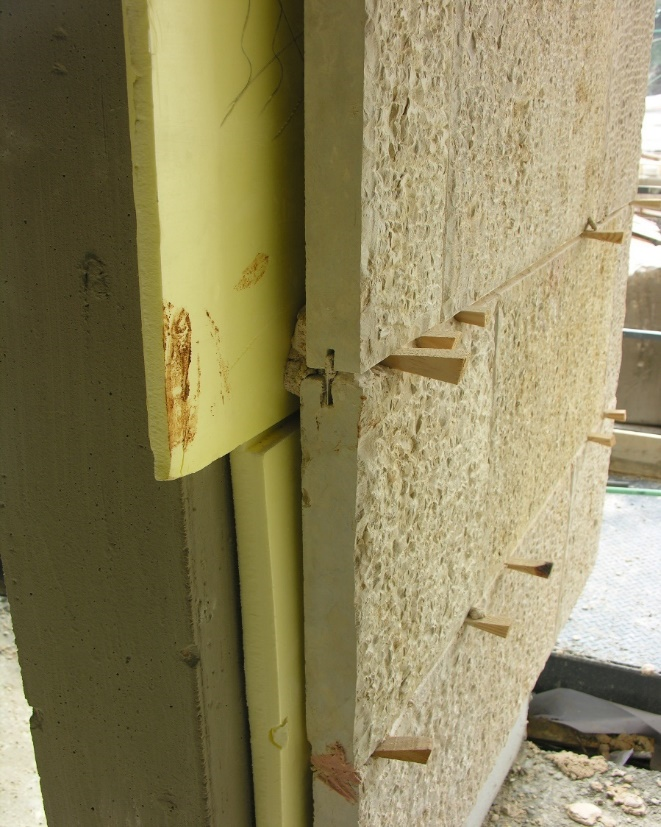

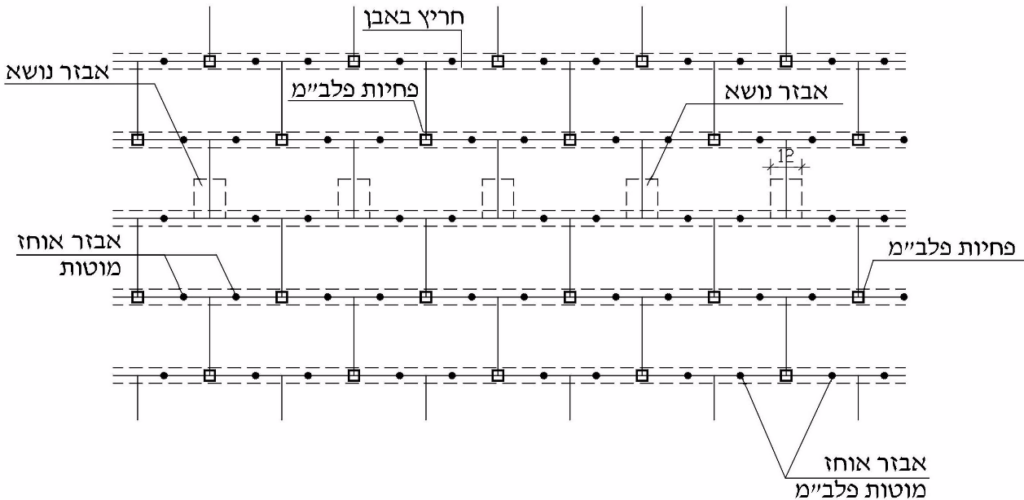

- קו תמיכה מאבזרי קיבוע נושאי עומס, מבוצע כל 4-5 מטר לערך.
המישקים האופקיים ממולאים בטיט לשם העברת העומס האנכי. - שורת האבן הראשונה נתמכת בדרך כלל על ידי "שן" בטון.

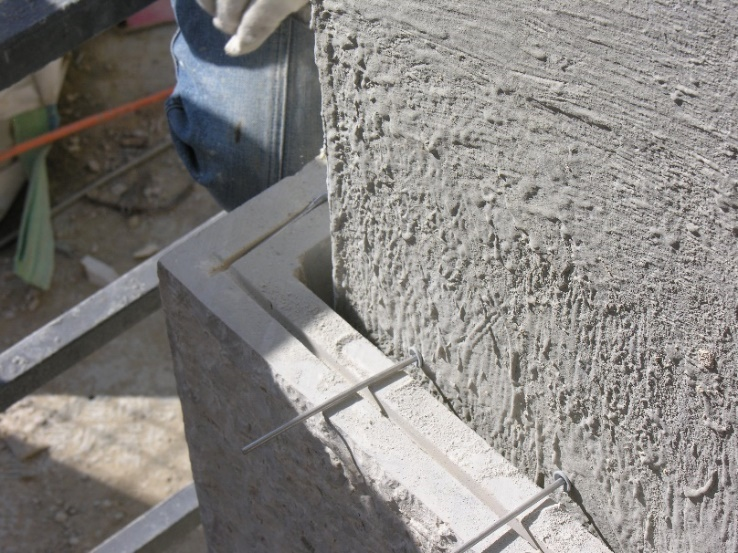

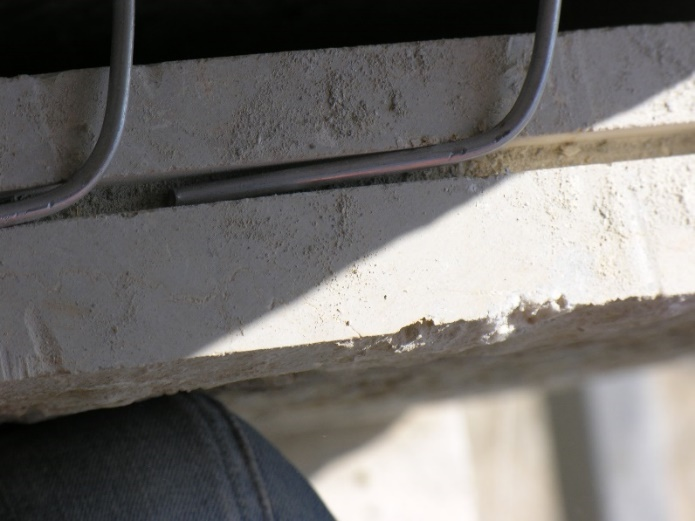

- תמיכה אופקית של אבני החיפוי מבוצעת ע"י מוטות קשר בקוטר מינימלי של 4 מ"מ ("סיכות").
פעם נוספת, חשוב לזכור שמאמר זה דן בחלק קטן מהדרישות שבתקן. תמיד יש לקרוא את התקן (המעודכן) במלואו ולעמוד בכל דרישותיו!
אבן
התאמה לת"י 2378 חלק 1 כולל סטיות מותרות במידות.
מידות האבן:
עובי: לא יהיה קטן מ- 55 מ"מ.
אורך האבן: לא יהיה גדול מ-800 מ"מ.
רוחב האבן: לא יהיה גדול מ- 300 מ"מ (מותר גדול יותר אבל לא גדול מ-350 מ"מ).
חומרים לבניית נדבכי האבן ולמילוי מישקים ולאיטום
- מלט לבנייה מוכן מראש, חוזק לחיצה לא קטן מ-20 מגפ"ס וחוזק הידבקות לא קטן מ- 0.8 מגפ"ס.
- חומרי איטום גמיש למישקי התפשטות לפי תקן 1536, מין 20LM – 25 LM.מלט לכיחול יהיה תערובת מוכנה מראש על בסיס צמנט, לפי תקן 1661 חלק 1 , חומר מכונה CG2.
- בידוד תרמי : בהתאם לתקנים 755 ו-931.
מישקים
מישקים רגילים
בין אבנים סמוכות (אופקי ואנכי) הרוחב יהיה בקירוב 10 מ"מ.
עומק המילוי של המלט לכיחול לא יהיה קטן מ- 10 מ"מ
מישקי התפשטות
אם ידרשו מישקי התפשטות אופקיים במערכת החיפוי, הם ימוקמו מתחת לשורת האבנים הנתמכת באמצעות אבזרים נושאים. יש להקפיד שגם האבנים בשורה הנתמכת באמצעות אבזרים נושאים וגם האבנים בשורה שמתחת לשורה הנתמכת, יקובעו באמצעות אבזרים אוחזים.
אופן הקיבוע

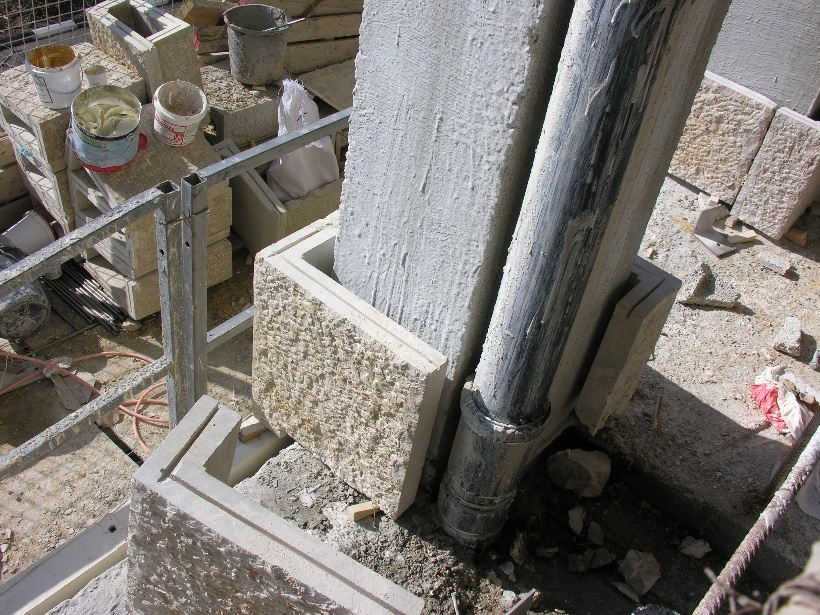

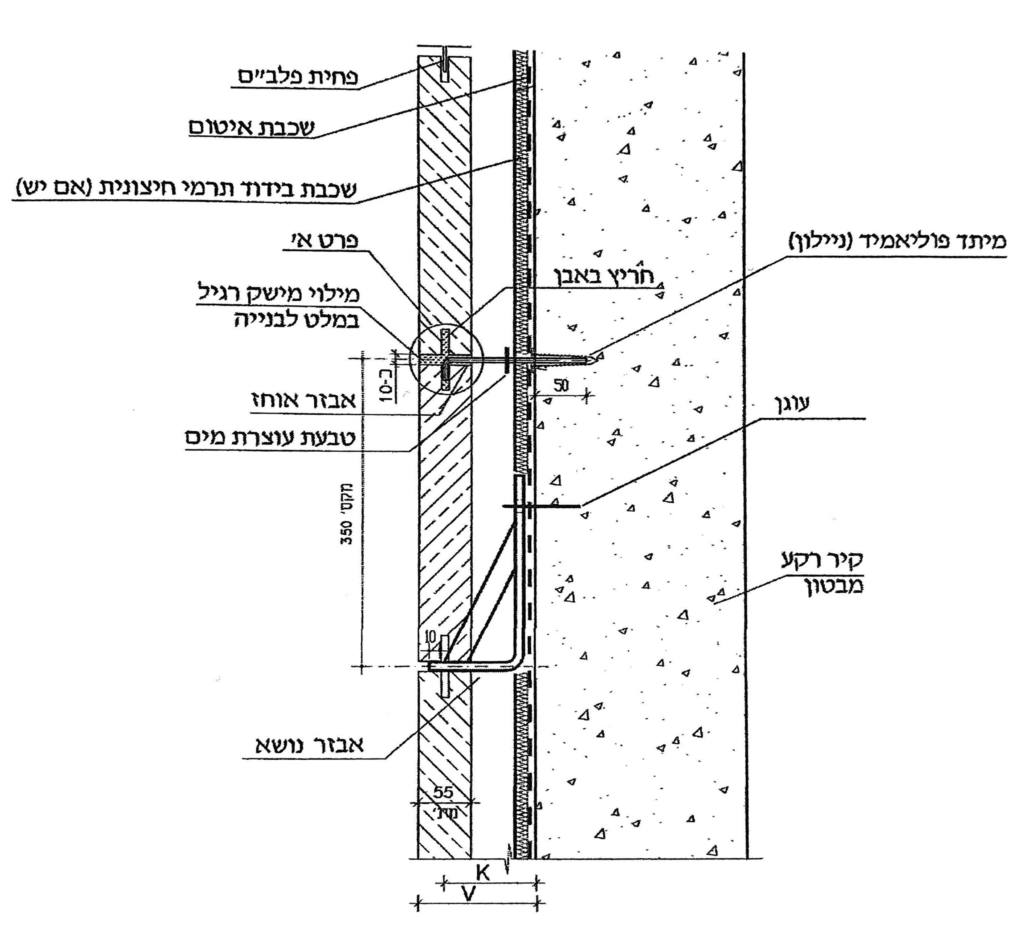

הקיבוע מתבצע באמצעות אבזרים הנושאים מספר נדבכים ומעוגנים ישירות לקיר הרקע ובאמצעות אבזרים אוחזים. המרחק בין ציר החריץ באבן לקיר הרקע לא יהיה גדול מ-150 ס"מ. (K בציור לחתך אנכי באיור מעלה).
נדבכי האבן ייבנו באמצעות מלט לבנייה. שורת האבנים הראשונה תיתמך על ידי אבזר נושא או על ידי תמיכה מבטון כגון שן בטון. מיקום האבזרים הנושאים לאורך גובה החיפוי ייקבע לפי חישובים הנדסיים, אך המרחק האנכי ביניהם לא יהיה גדול מ-5 מטר.
כל אבן תקובע באמצעות אבזרים אוחזים שיעוגנו ישירות לקיר הבטון לעומק 50 מ"מ לפחות.

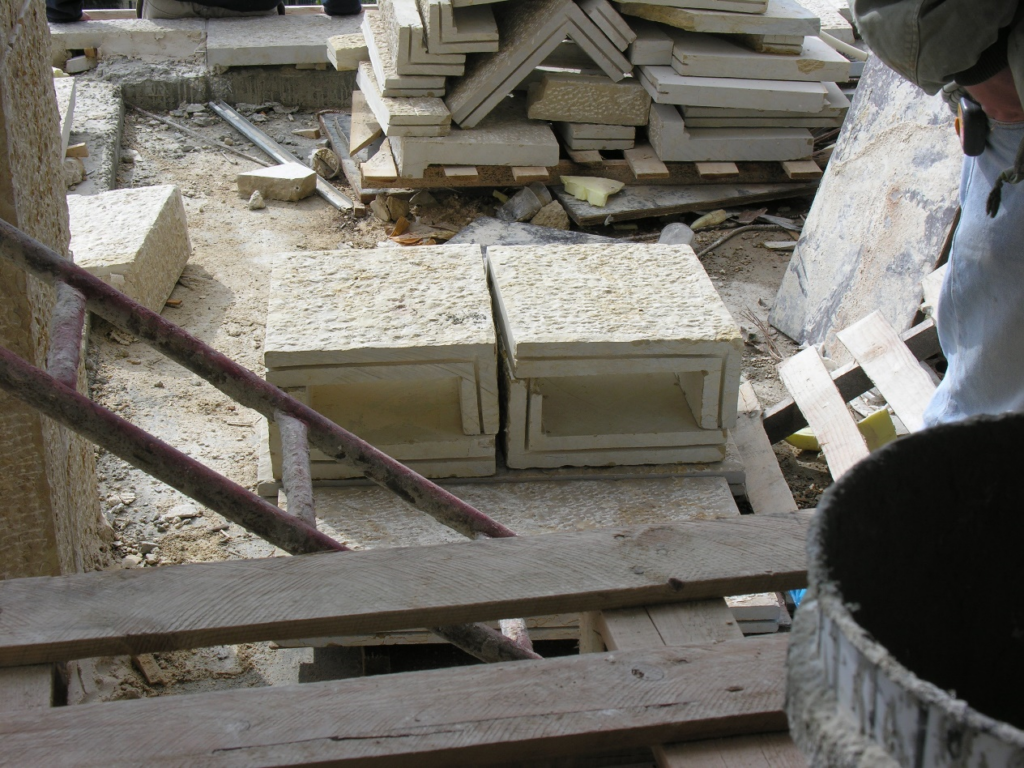

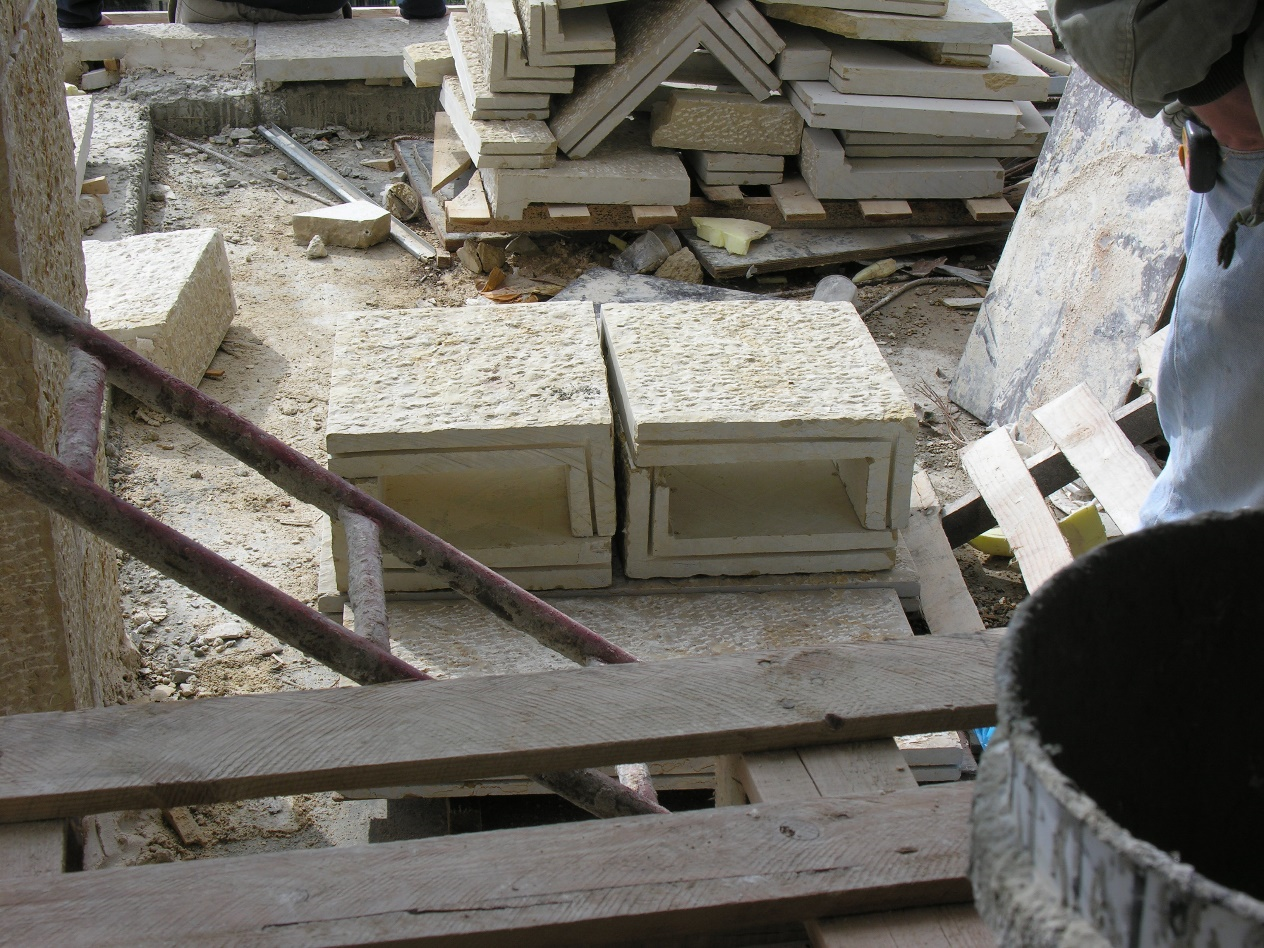

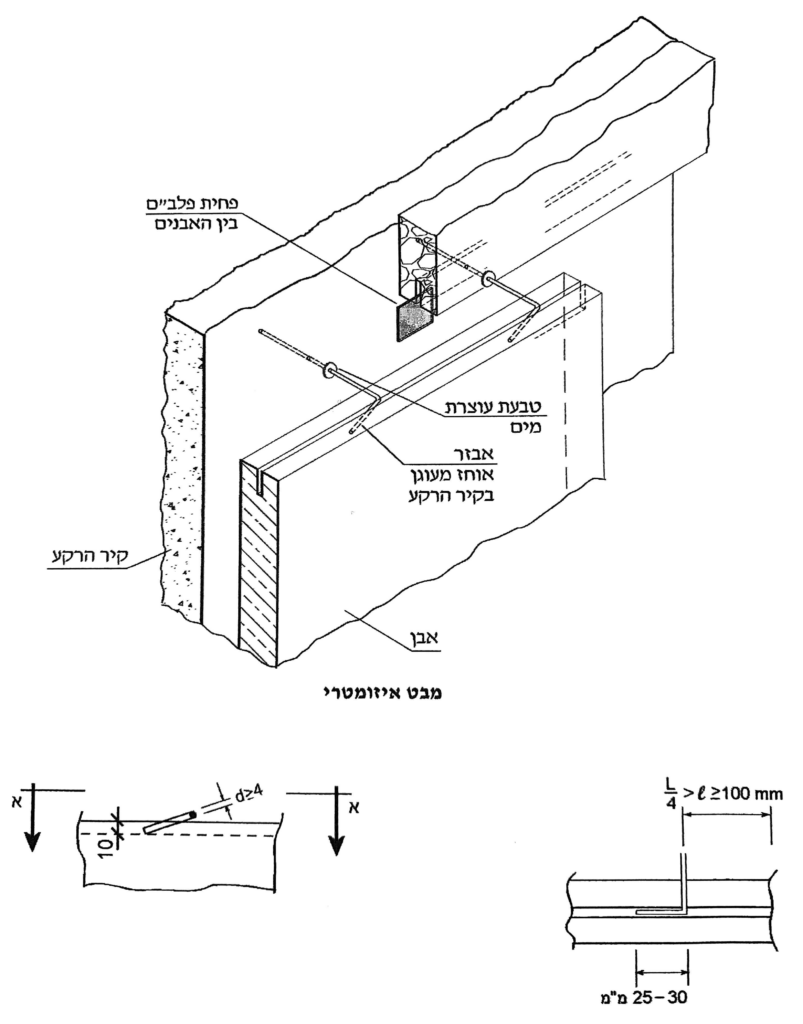

האבזרים האוחזים מיועדים לקבלת כוחות אופקיים, קוטרם יהיה 4 מ"מ לפחות ויוחדרו 10 מ"מ לפחות לתוך החריצים בפאות העליונות של האבנים, באופן שהמרחק בין הציר שלהם לקצה האבן יהיה 100 מ"מ לפחות, אך לא יותר מ-1/4 אורך צלע האבן.
אורך צלע קטן מ- 60 ס"מ, תקובע על ידי 2 אבזרי אוחזים לפחות.
אורך צלע גדול מ- 60 ס"מ , תקובע על ידי 3 אבזרי אוחזים לפחות.
סה"כ מספר האבזרים האוחזים לא יהיה קטן מ-12 לכל 1 מ"ר של חיפוי.
להבטחת קשיחות החיפוי יקובעו פחיות עשויות פלב"מ בפינות התחתונות של האבנים.
עובי הפחיות יהיה 2 מ"מ לפחות, אורך 40 מ"מ לפחות, גובה 30 מ"מ לפחות ויוחדרו 10 מ"מ לפחות לתוך החריץ שבאבן.
יתרונות של השיטה
השיטה מהווה תחליף לשיטה הרטובה – ללא שינוי במראה החזית.
שיטה פשוטה לביצוע.
מאפשרת שילוב עם שיטות קיבוע אחרות.
מבוצעת בלוח-זמנים קצר יחסית.
תכן הנדסי מבוצע באופן ייחודי בהתאם לפרוייקט
*תודה מיוחדת למהנדס יחיאל מיכלסון על קבלת התמונות
