חיפוי קירות באבן טבעית
מאת דניאל שניידר - מהנדס אזרחי MSc
איך שיטת התיקונים של חיפויים פגומים הולידה תקן חדש
קצת היסטוריה

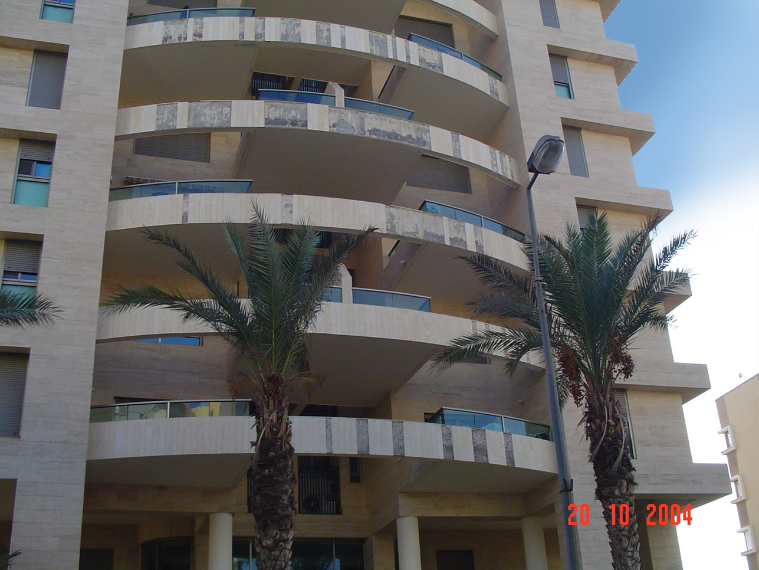

כפי שנאמר במאמרים הקודמים, חיפוי קירות באבן טבעית, בעיקר קירות חוץ של בנייני מגורים, נהפך כבר שנים רבות לאופנה, לפעמים אפילו כדרישת חובה בישראל.
ביחד עם האופנה, באו הליקויים הרבים. ועם הליקויים הרבים בא החיפוש גם לשיטות טובות ובטוחות לחיזוק שיקום/תיקון החיפוי, וגם שיטות חיפוי באבן טבעית בכלל.
השיטה הנפוצה ביותר לתיקון, והקלה ביותר, היא להוסיף לכל אבן לפחות בורג/דיבל אחד, וכאילו פטרנו את הבעיה. אז לא, גם בתיקון הזה היו הרבה ליקויים (מכניים ואסתטיים) והתבקש להכין לשיטה זו נוהל מסודר.
מתוך הרצון להגיע לשיטה טובה ואיכותית, בטוחה וזולה לתיקון, נולד הרעיון להפוך את "שיטת התיקונים" לשיטה לכל דבר. בעבר היה ניסיון להכין תקן להדבקה ישירה, בדבקים איכותיים, אך ללא שום קיבוע מכני נוסף. ניסיון זה זכה בלא מעט מתנגדים בין המתכננים ולכן הוחלט להכין תקן המשלב הדבקה ישירה וקיבוע מכני.
כך נולד התקן 2378 חלק 4 – קירות מחופים באבן טבעית: שיטת הדבקה בשילוב קיבוע מכני.
התקן יצא לראשונה ב 2012 ונמצא כרגע בסוף תהליך של רביזיה.
"התקן חל על מערכת חיפוי באבן טבעית של קירות פנים, קירות חוץ וקירות בני.
התקן חל על מערכת חיפוי בהדבקה בשילוב מכני או הדבקה בלבד לפי גובה החיפוי."
חשוב לציין שהתקן מבוסס על העיקרון: "קודם הדבקה מעולה, ולאחר מכן קיבוע מכאני".

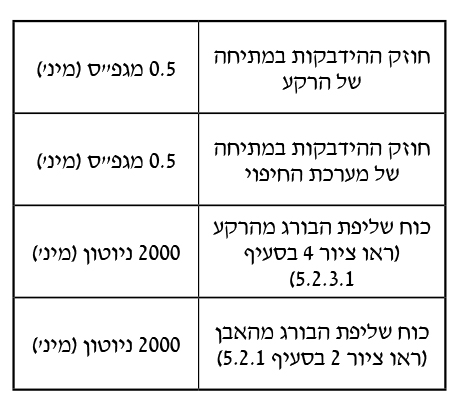

בשום אופן לא מספיק לעמוד רק באחת מהדרישות. יש לדאוג לחוזק הידבקות לפי דרישת התקן ולכוח שליפה תקני של הבורג מהרקע. חובה לעמוד בשתי הדרישות!!!
פעם נוספת, חשוב לזכור שמאמר זה דן בחלק קטן מהדרישות שבתקן. תמיד יש לקרוא את התקן (המעודכן) במלואו ולעמוד בכל דרישותיו.

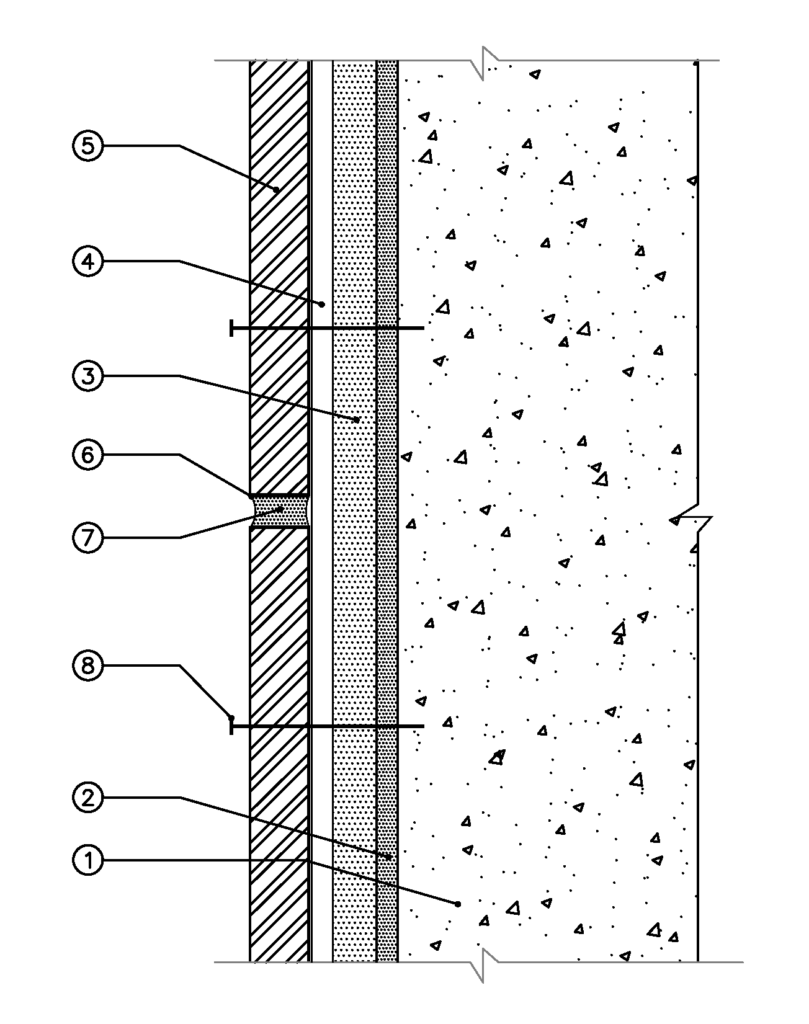

חתך אופייני של הקיר לפי השיטה הזאת
מקרא:
1 – רקע;
2 – שכבת הרבצה;
3 – שכבת מיישרת (לפי תקן לטיח 1920);
4 – דבק (לפי תקן 4004);
5 – אבן טבעית (לפי תקן 2378 חלק1);
6 – מישק רגיל;
7 – חומר למילוי מישק רגיל (לפי תקן 1661);
8 – אמצעי קיבוע מכני;
שלבי ביצוע
אבן
בדיקה של האבן עצמה:

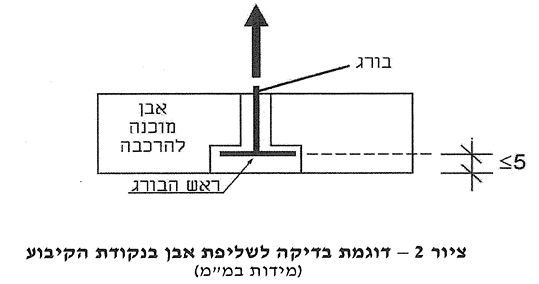

התאמה לת"י 2378 חלק 1 + בדיקה עמידות בגזירה כוח שליפת בורג מהאבן = 2000 ניוטון מינ'.
מידות האבן
עובי: לא יהיה קטן מ- 20 מ"מ ולא גדול מ- 30 מ"מ.
שטח האבן בחיפוי חוץ: לא יהיה גדול מ- 0.25 מ"ר.
שטח האבן בחיפוי פנים: לא יהיה גדול מ- 0.36 מ"ר.

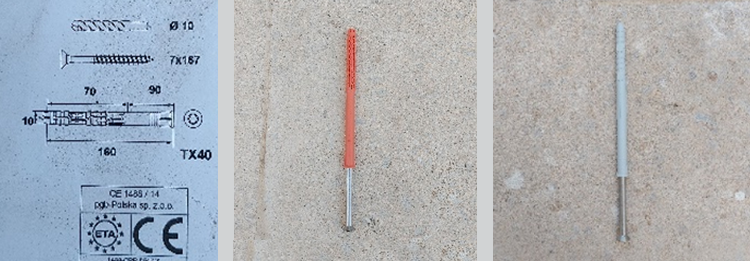

ברגים
כל הברגים יהיו עשויי פלב"מ 316 .
כל הדיבלים יעמדו במסמך:
"Guidline for European Technical Approvel – ETAG 020-06 (8) Amended version March 2012"
המסמך ETAG 020-06 יוחלף במסמך EAD 330284-00-0604 החל משנת 2019.

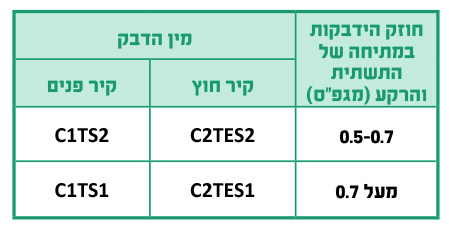

דבקים
התאמה לדרישות התקן, בדיקות לפי תקן 4004.

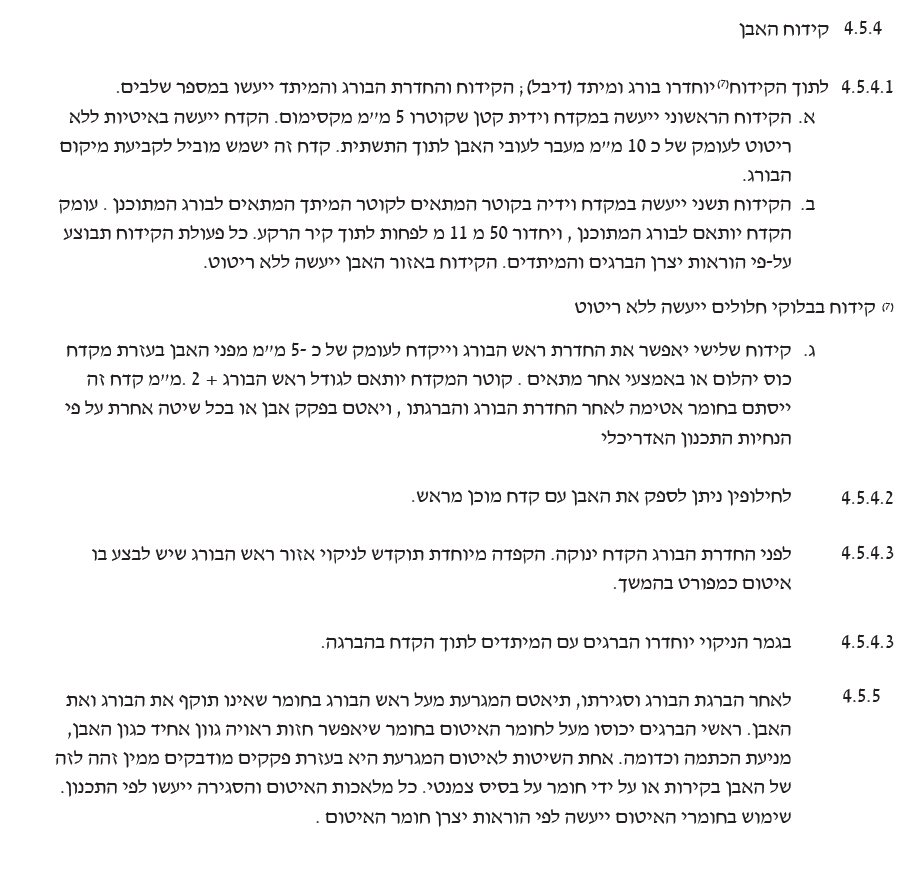

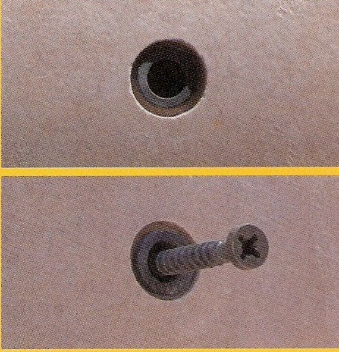

קידוח באבן
מישקים
מישקים רגילים – בין האבנים הסמוכות לא יהיה קטן מ- 4 מ"מ.
מישקי התפשטות ביניים – אופקי: בכל קומה במבנה. מרחק בין מישקים אנכיים: לא יהיה גדול מ-10 מ'
מישקי התפשטות הפרדה – (בין מישורים שונים ובין חומרים שונים) רוחב יהיה לפחות 10 מ"מ.
כל האבנים המורכבות לאורך מישקי התפשטות ההפרדה ומישקי התפשטות מבניים יקובעו בשתי נקודות על ידי אמצעים מכניים.

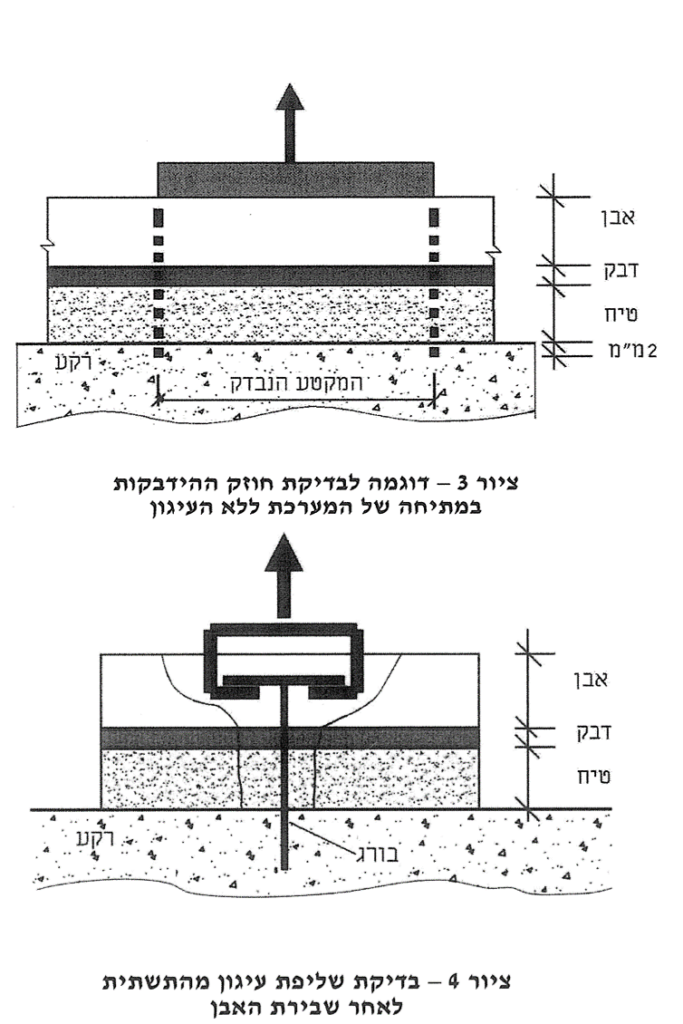

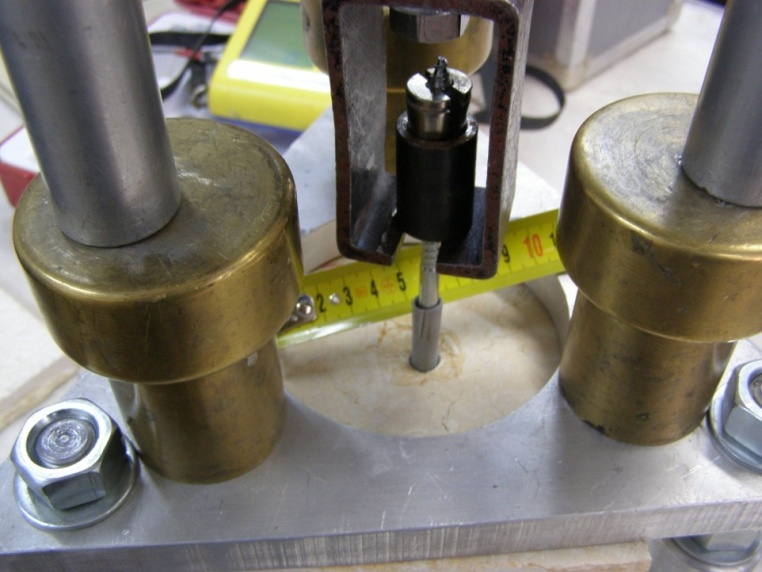

בדיקות

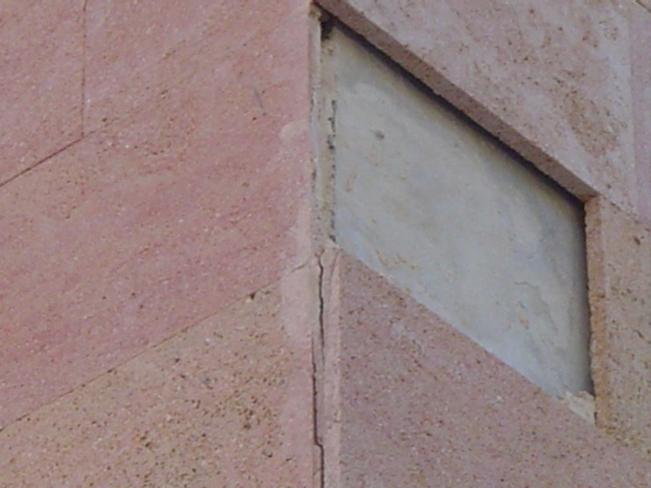

חסרונות השיטה
סומכים רק על קיבוע מכני או רק על הדבקה. ואז יש כשל.
תהליך הקידוח אינו נכון. האבן נסדקת, הדיבל לא נכנס, הבורג נכנס בכוח.
משתמשים בדבקים לא נכונים וביישום לא נכון. "ממילא יש קיבוע מכני! "
עובי הדבק עבה מידי אינו נכון ואינו תקני. "הדבק אינו מיועד ליישר את הקיר, אלא להדביק".

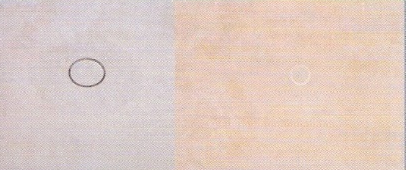

הסגירה בפקקי אבן אינה אחידה ונראית מקרוב ומרחוק תוך פגיעה אסתטית במראה החיפוי.
יתרונות השיטה
התוצאה מדברת בעד עצמה.
אין כמעט כשלים!!!
