בעצם, למה לא פסיפס?

מאת דניאל שניידר - מהנדס אזרחי MSc

אחד החיפויים העתיקים, הנפוצים, ולדעתי, היפים בעולם, הוא לוחות אריחי פסיפס מחומרים שונים ומגוונים. במדינות רבות כמו ברזיל, ספרד, פורטוגל, סינגפור ואחרות, ממשיכים עד היום להשתמש בלוחות פסיפס בחזיתות בניינים.

בבריכות שחייה השימוש בפסיפס נפוץ כמעט בכל העולם. כך שהניסיון הוא רב, יש ממי ללמוד, בכל זאת, אצלנו- נרתעים מפסיפס.

מדוע נכשל בארץ חיפוי בלוחות מאריחי פסיפס?

בחירה שגויה באריחי פסיפס בספיגות גבוהה מעל 3% עלולה לגרום לנשירת הפסיפס. עם התקן , הספיגות הוגבלה ל-3% מקסימום.
שימוש באמצעי חיבור שאינו מתאים בחיפוי חוץ כמו פסולת של נייר (paper mesh ), המהווה שכבת חציצה בין הדבק והאריח.
יישום על משטחים גליים כמו טיח לא מישורי. ניתן להתגבר על הבעיה ביישום על טיח במייקים.
מבחינת ויזואלית, מומלץ להפריד בפס צבעוני ובבליטה כל 3 מטר גובה, על מנת לטשטש את הגלים הקיימים.
שימוש בדבק לא מתאים ובהדבקה לא נכונה. שימו לב, כאן לא ניתן ליישם הדבקה כפולה ולכן הידוק נכון בדבק מתאים הינו קריטי להצלחת המלאכה.

יישומים מקובלים בעולם:

חיפוי קירות פנים וקירות חוץ (חזיתות)
חיפוי עמודים עגולים בקטרים שונים
חיפוי קירות וריצוף בבריכות שחייה
חיפוי ריצוף כגון שירותים, וחדרי אמבטיה במלונות

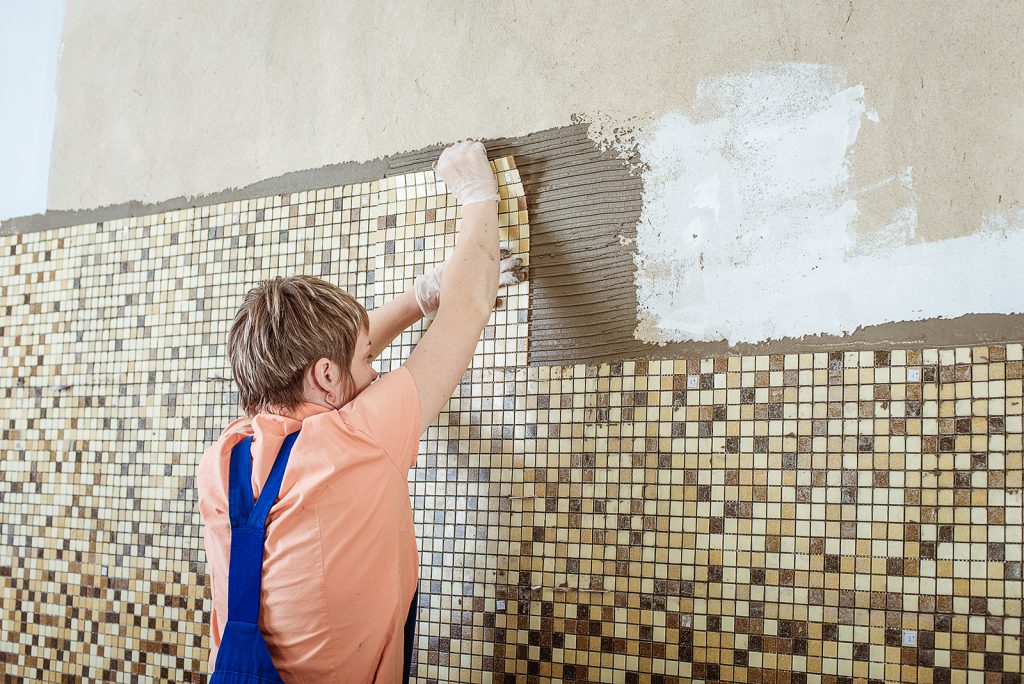

יתרונות בשימוש בלוחות מאריחי פסיפס בחזיתות של בניינים:

גיוון בבחירת סוג החומר
צורתו הקטנה של הפסיפס מאפשר קומפוזיציה מאוזנת ודינמיקה בגאומטריה
בגלל אמצעי חיבור שונים, מאפשר יישום ייחודי של מרקמים שונים, ומראות שונים.
בגלל צורתו הקטנה של הפסיפס ואמצעי חיבור מיוחדים מתאפשר חיתוך בכל מידה ויישום על תשתית מישורית או מעוגלת.

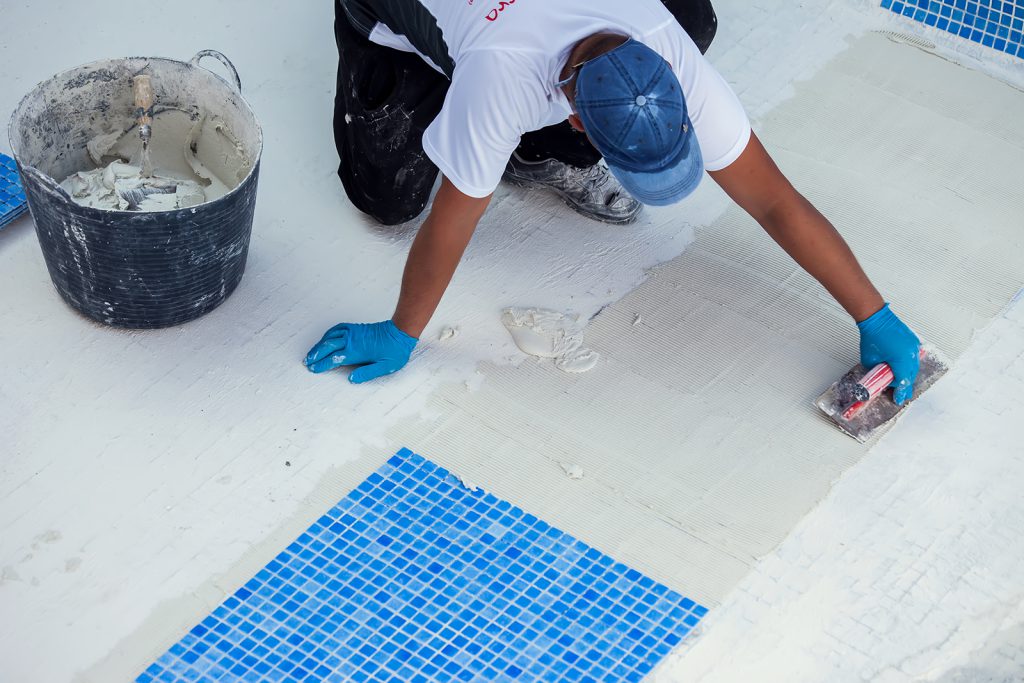

יתרונות בשימוש בלוחות מאריחי פסיפס בבריכות שחייה:

בבריכות שחייה, השימוש בפסיפס מאוד מקובל בעולם בגלל האפשרות לעיצוב מיוחד של חומרים, צורות וצבעים שונים.

הפסיפס מצטיין באורך חיים ארוך בסביבה לחה ודי אגרסיבית (כלור)
אפשרות לבחור מוצרים עמידי החלקה (anti slip ) המבטיחים בטיחות מלאה למשתמשים.
מאפשר יישום על שטחים מישוריים ולא מישוריים, ועל משטחים מעוגלים (למשל רולקה)

הגדרות מהתקן הישראלי 1353: לוחות אריחי פסיפס מקרמיקה או מזכוכית- מרס 2006.

אריח פסיפס (להלן:האריח): אריח קרמי או אריח זכוכית, ששטחו המקסימלי 11,000 ממ”ר ושמידתו המאפיינת המוצהרת אינה גדולה מ 105 מ”מ.
לוח: צירוף של אריחים המחוברים ביניהם, בפניהם או בגבם, באמצעי חיבור שונים.

הערות

ניתן להוסיף לאריחים קרמיים או אריחי זכוכית, גם אריחים מאבן טבעית, מאבן מלאכותית, אריחי פורצלן ואפילו אריחי מתכת.
מידות לוח פסיפס הן בדרך כלל 29.5 על 29.5 ס”מ.

2. אמצעי חיבור בין הפסיפסים בודדים הם כלהלן:

בצד ימין של התמונה, נייר ( paper faced tile ) בפן החיצוני של לוח פסיפס (מורידים את הנייר לאחר 48 שעות)
בצד שמאל של התמונה, נקודות (dots backing) מ- פי.וי.סי. או מ- פוליאוריטן בגב הלוח מיושם במפעל, המשאיר שטח גדול מעל 90% חשוף לחומר הדבקה בזמן היישום.

רשת פיברגלס (mesh backing support ) , שדורשת תשומת לב מיוחדת בעת ביצוע ,כיון שהרשת מודבקת לגב האריחים בדרך כלל עם דבק חם, שהוא רגיש למים.
ניתן להשתמש באמצעי חיבור שונה כדוגמת מה שנעשה בפסל CORCOVADO בברזיל והוא: הדבקה של הפסיפסים על בד בגודל של 1 מטר על 0.5 מטר ולאחר מכן הדבקה של הלוח על גבי בטון.

ואם כבר מדברים על הפסל העצום הזה, כמה נתונים לידע כללי. הפסל נבנה בין השנים 1922 ו-1931, ומאז עבר מספר שיפוצים.גובה הפסל הינו 30 מטר, והוא מונח על בסיס גרניט בעל 8 מטר גובה, מעל הר בגובה 700 מטר מהים. מפתח בין קצה הידיים הינו 28 מטר. משקלו מעל 1100 טון (הפסל הינו חלול), נבנה בצרפת בתבניות/ שבלונות עשויות חרס, ואז הובא לברזיל, שם נבנתה מעטפת מבטון מזויין, ומעליה, הציפוי מלוחות פסיפס.
הפסיפס, בכמות של 6 מיליון, עשוי מאבן טבעית ( SOAP STONE ).

הגדרה של SOAPSTONE:
בתרגום לעברית “אבן סבון”, הינה אבן מטמורפית על בסיס טלק (TALC ) ומגנזיום, מורכבת בכ- 64% סיליקה ובכ-88% מגנזיה. האבן רכה עקב הכמות הגדולה של טלק ( אם אתם זוכרים, בסקלה MOHS של קשיות, מוגדרת כדרגה 1 , הכי רכה ). במגע, ההרגשה היא כאילו נוגעים בסבון, ומכאן השם.

דוגמא “דגל” של חיפוי בפסיפס בברזיל- ריו דה ג’נירו : CORCOVADO

רואים את הפסל “חלול” אבל שלא ניתן להיכנס אליו.

הפסל ללא כניסה של מבקרים

הפסל היום מחופה בלוחות אריחי פסיפס מאבן-סבון

בדיקת לוחות מאריחי פסיפס לפי התקן 1353, נכון להיום “תקן רשמי”, תקן מחייב.

כל הבדיקות מפורטות בתקן אבל ברצוני לציין מספר בדיקות כלהלן:
3.4.2 פגמים
בודקים שלמות אמצעי חיבור, הידבקות אמצעי חיבור, אחידות הברק והגוון במדגם לוחות, ופגמים בלוחות בטבלה 3 שבתקן.

3.5 בדיקות נוספות:
בודקים היסדקות באוטוקלב, בדיקה קשיות (מינימום דרגה MOHS 5), עמידות בשחיקה עבור לוחות מיועדים לריצוף, ספיגות מים (לא יותר מ-3% ).

סעיף 3.5.8 חוזק ההידבקות, חוזק הידבקות של כל אריח לא יהיה קטן מ-0.30 מגפ”ס. לאריחים “מחופי גב” מורידים את אמצעי החיבור לפני הבדיקה.

סעיף 6 התנגדות להחלקה, לפי תקן 2279 ללוחות מיועדים לריצוף.

יישום בקירות חוץ על פי תקן ישראלי 1555 חלק 1 – קירות חוץ, 1555 חלק 2 -קירות פנים, 1555 חלק 3 -ריצוף

כמו כן, ישנו גם מלט רביגה שהוא חומר המשמש בבנייה למילוי הרווחים שבין הבלוקים.

תשתיות שונות מתאימות ליישום לוחות פסיפס:

קירות

שכבה של טיח , שכבת הרבצה + שכבת מיישרת לפי תקן 1920 חלק 1 וחלק 2
טיח גבס לפי תקן ישראלי 3970 על חלקיו
לוחות גבס לפי תקן ישראלי 1490 על חלקיו
לוחות צמנטים למיניהם

ריצוף

אך ורק בהדבקה על גבי מדה עם דבק בסירוק. השיטה של טיט אינה מתאימה להדבקת לוחות מאריחי פסיפס בריצוף. המדה יהיה לפי תקן ישראלי 5449.

בכל המקרים, חיפוי וריצוף, הדבק יהיה מתאים לתקן ישראלי 4004 על חלקיו, הרובה לסגירת מישקים רגילים (“פוגה”) לפי התקן הישראלי 1661 , החומר הגמיש לסגירת מישקים גמישים לפי התקן הישראלי 1536.

יישום לוחות פסיפס על בריכות שחייה, חיפוי קירות וריצוף, ייעשה על פי התקן ישראלי 6551.

דרישה מיוחדת לגבי עמידות בכימיקלים : לאריחים מזוגגים הרמה תהיה GA ולאריחים לא מזוגגים הרמה תהיה UA . עמידות בהכתמה תהיה ברמה 4 לפחות.

התנגדות להחלקה תהיה לפי התקן 2279.

בברכה,
דני שניידר
צוות מיסטר פיקס
